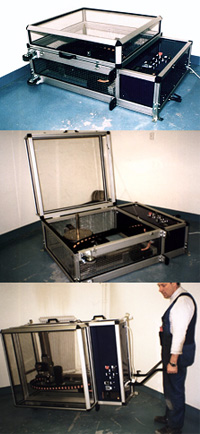

SINUS



SINUS är utvecklad för att utföra för provning av olika golvbeläggningar och golvbeläggningsmaterial enligt standard CEN/TC 303 i såväl labbmiljö som i fält. SINUS är CE-märkt och utrustat med säkerhetsbrytare som bryter driften om skyddskåpan öppnas eller om golvet havererar under drift.



SINUS består av drivna linjärenheter som manövrerar ett belastat hjul i mönster över underlaget. SINUS levereras med testhjul i 2 st olika storlekar och 8 st belastningsvikter som kan kombineras för att inbegripa alla standardens krav.



SINUS styrsystem är ett programmerbart PLC med vred för programval och räkneverk för att ställa in antal testcykler. SINUS levereras med två förinstallerade program; de två sinusrörelserna i standard CEN/TC 303. Vid önskemål kan ytterligare två program förinstalleras.



Vid transport ställs SINUS på högkant och dras som en skottkärra med hjälp av transporthjul och löstagbara handtag.



TEKNISK  DATA



Elektrisk anslutning

Mått (L x B x H)

Vikt

Belastningsvikter

Slaglängd (x-led)

Slaglängd (y-led)



230V, enfas

1450 x 1185 x 640 mm (2045 mm längd med transporthandtag)

115 kg (exkl. belastningsvikter)

194 kg (inkl. ståltallrik)

400 mm

270 mm

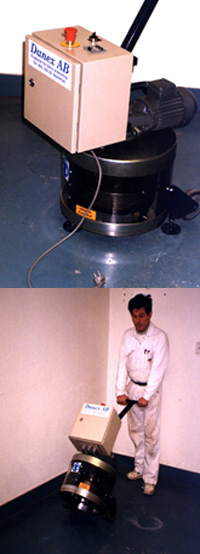

ROTOR



ROTOR är utvecklad för att utföra nötningsprov på betonggolv enligt EU-norm EN 13892-4. ROTOR är CE-märkt.



ROTOR består av en elektriskt driven, viktbelastad och roterande tallrik som försetts med härdade tangentiellt monterade hjul. Vid provning utsätter denna tallrik underlaget för tryck- och utmattningsbelastning i en ringformad testyta. ROTOR försedd med justerbara stödfötter som förankras mot underlaget för att förhindra att maskinen flyttar sig under test.



ROTOR har justerbart varvtal och ett räkneverk för att ställa antal cykler som skall genomföras. Vid leverans inställt på 190 r/min, i enlighet EN 13892-4.



Vid transport används transporthjul och ett löstagbart handtag.



TEKNISK DATA



Elektrisk anslutning

Mått (L x B x H)

Vikt

Total belastning

Ljudnivå



230V, enfas

570 x 750 x 450 mm (längd och bredd utan transporthandtag)

103 kg

650 N

Kan överstiga 80 dB vid test
